【完工事例】[18.7.31]藤沢市M様邸・雨漏り再現調査(担当:能登広)

物件データ

施工中リポート

2018年7月31日 散水調査

建物外観

雨漏り診断士の資格所持者が、疑わしい箇所に水をかけて漏水箇所を特定する「散水調査」を行います。



調査①

北面1階和室上部外壁、幕板より下部分へ散水しました。

2018/7/31 9:25~10:28
漏水再現(約63分)しました。



調査①

1階和室、出窓左側柱より浸出しました。
(※天井からは浸出しておりません。)



調査①

浸出位置をサーモグラフィーで撮影しました。
青くなっている部分が濡れている箇所となります。



調査②

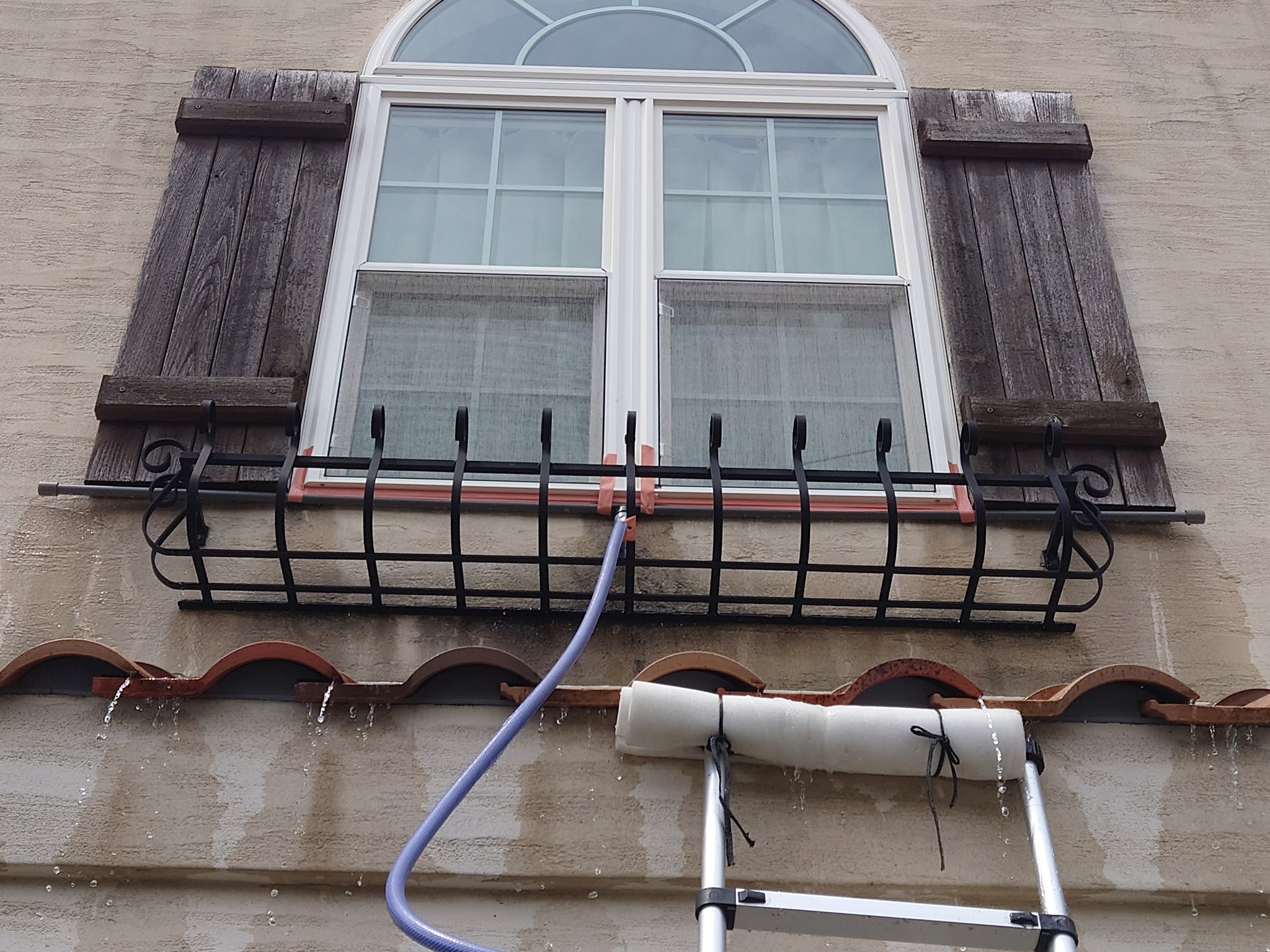

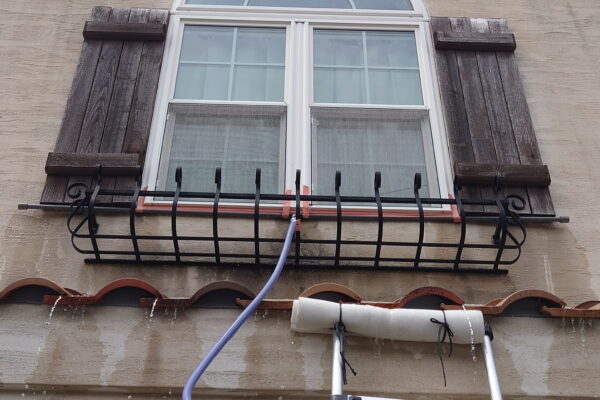

北面1階和室上部、2階洋室窓の戸袋との組み付け部へ散水しました。

2018/7/31 11:10~11:25
漏水再現(約15分)しました。



調査②

調査①にて漏水が再現されたため、調査①で散水した箇所に、水が掛からないように、ビニル養生を行いました。



調査②

1階和室、北側の天井中央付近より浸出しました。



調査②

浸出位置をサーモグラフィーにて撮影しました。
青色の部分が濡れている箇所です。



調査③

北面1階和室上部、2階外壁へ散水しました。
調査①・調査②にて漏水再現したため、調査①・調査②で散水した箇所に水が掛からないようにビニル養生を行っています。

2018/7/31 13:50~14:05
漏水再現(約14分)しました。



調査③

1階和室、北側天井左角より浸出しました。



調査③

浸出位置をサーモグラフィーにて撮影しました。
青色の部分が濡れている部分です。



調査③

1階和室、北側天井の右側付近より浸出しました。
(※調査②で浸出した天井中央付近よりも浸出しました。)



調査③

浸出位置をサーモグラフィーにて撮影しました。
青色の部分が濡れいている部分です。

以上、散水調査の結果、漏水箇所を特定しました。
